根据GB16916.1和GB16917.1-2014中9.9.1.2a、b规定。对RCCB、RCBO进行：
动作电流：剩余电流从不大于0.2I△n开始稳定增加，设法在30s内达到I△n值。
动作时间：试验电路调到剩余电流额定值，然后突加，产品动作时间不应超过表2规定时间。
1、电流突加：电压先输出到产品，产品合闸后，延时0.5秒，自动再突加电流。
2、闭合试验：电压、电流一直输出，合产品应马上分断。
3、突加试验：电压、电流先都不输出，按下“测试”测试按钮，再一起输出。

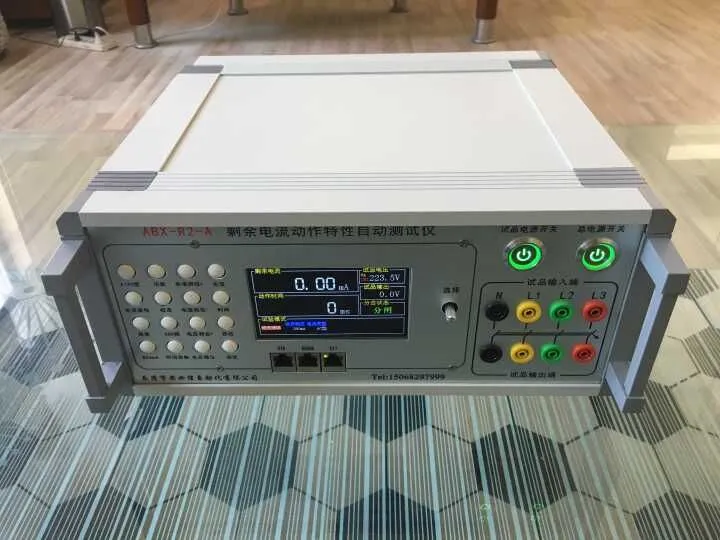

ABX-9型小型漏电断路器自动校验仪，它是专门用于小型漏电断路器动作特性的自动校验。仪器以ARM-7高速处理器为核心，配以高速真有效值A/D转换器和带市电跟踪的DSS正弦信号发生器及功率放大器，仪器自动输出电流，可进行动作电流、动作时间等试验项目。
采用4.3寸液晶显示屏和轻触式按键。
1、工作电源：AC380/220V±10%。工作功耗：最大50W。
2、输出电压：AC 50、187、220、242、420V，分档输出

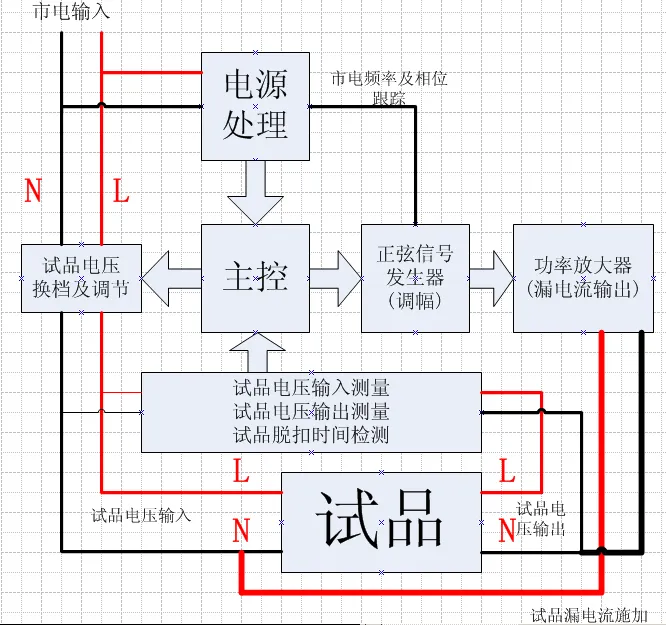

3、电流输出范围：2—500mA，分档输出。 工作原理图
4、计时精度：5mS，分辨率1mS。
5、A型相位选择：0度、90度、135度。
6、极性选择：正极、负极、正极+DC6mA、负极+DC6mA。
7、电流、电压显示精度：1级；
8、电流分辨率0.1mA；电压辨率0.1V。
9、外型尺寸：102×36×58(L×W×H，mm)。
10、重量：约10kg。
